Det starter næsten altid som en “lille” svedning ved en kobling – og ender som driftstop, olie på gulvet og en maskine, der taber kraft, når du mindst har tid til det.
I denne artikel får du en praktisk, faglig guide til, hvorfor valg af de rigtige fittings og koblinger er afgørende for tæthed, driftssikkerhed og levetid i hydrauliske systemer. Vi gennemgår de typiske fejl, hvad du skal kigge efter i specifikationer og montage, samt hvordan du kan tænke totaløkonomi i stedet for kun indkøbspris.
Du får også konkrete tommelfingerregler, eksempler fra virkeligheden og tjeklister, så du kan reducere lækager, undgå gevindskader og minimere uplanlagt nedetid.
Hvad er fittings og koblinger i hydraulik – og hvorfor betyder de så meget?

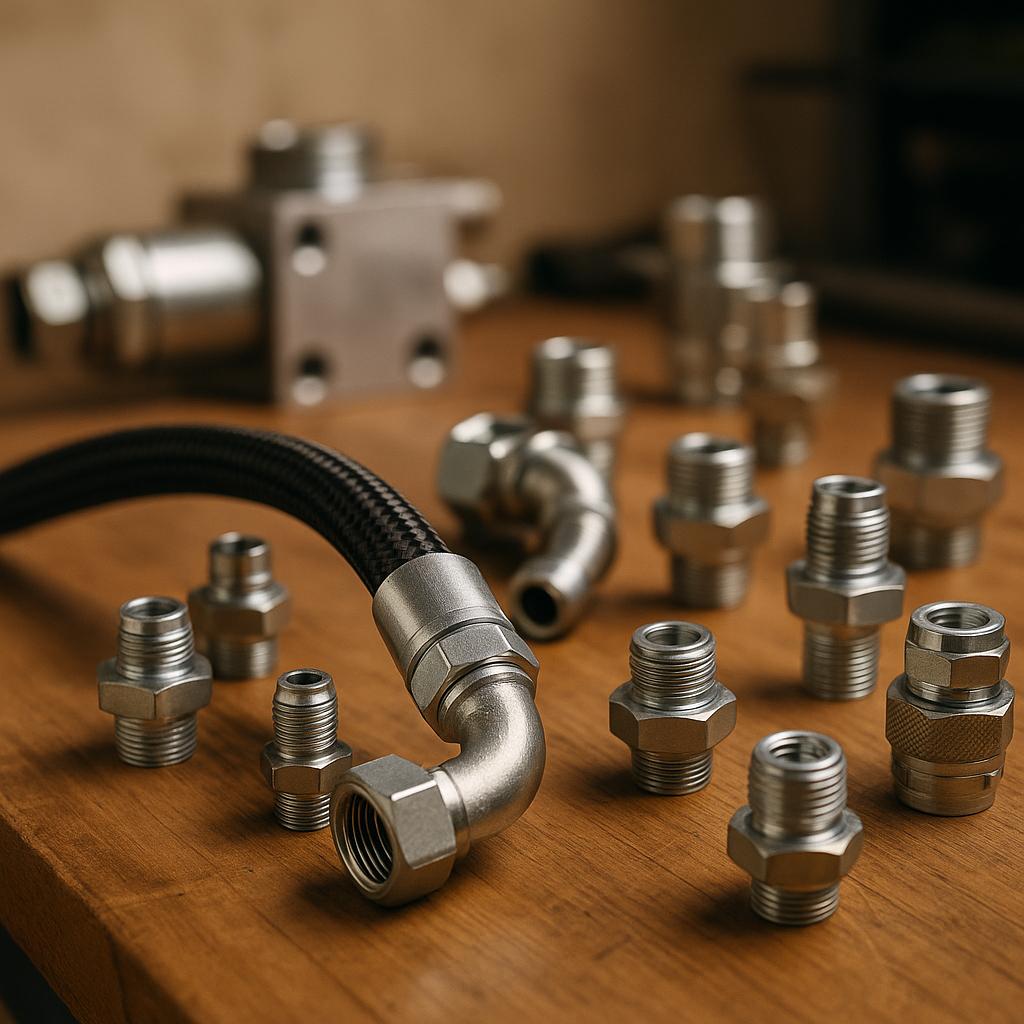

En fitting eller kobling er forbindelsen mellem komponenter i et hydraulisk kredsløb: slanger, rør, ventiler, cylindre og pumper. Kort sagt: det er de dele, der skal holde tæt og mekanisk stabilt, mens væsken under tryk bevæger sig gennem systemet. Hvis forbindelsen fejler, fejler systemet – uanset hvor god pumpen eller ventilen er.
Hydraulik arbejder typisk ved 150–350 bar i mobile maskiner, og i industrien ser man ofte højere. Ved de tryk bliver “små” afvigelser store: en mikroskopisk utæthed kan udvikle sig til en stråle, der både sviner, taber energi og i værste fald kan give personskade.
Mini-konklusion: Fittings og koblinger er ikke tilbehør; de er kritiske sikkerheds- og driftskomponenter, der bestemmer, om systemet forbliver tæt og stabilt over tid.
De tre hovedårsager til, at de rigtige forbindelser giver tæthed og levetid
1) Tætningstype og sædegeometri
Der er stor forskel på, hvordan forskellige standarder tætner: nogle tætner på konus (metal-mod-metal), andre på planflade med O-ring, og nogle på gevindets form. Blandes standarder forkert, kan det “føles” som om det passer – men tætner ikke korrekt eller deformerer sædet.
En klassiker er at forveksle BSP (G-gevind) med NPT eller at blande 24° konus med andre konusvinkler. Det kan give en montage, der holder i starten, men som senere sætter sig, kryber eller revner ved vibrationer.
2) Mekanisk fastholdelse under pulsation og vibration
Hydrauliktryk er sjældent stabilt. Selv ved “konstant” drift kan du have trykpulsationer fra pumpe, belastningsskift og hurtige ventilomslag. Hver puls er et lille træk i slange/rør og et mikroskopisk arbejde i samlingen. Hvis koblingen ikke er dimensioneret og støttet rigtigt, opstår der slør, som over tid giver lækage eller brud.
3) Materiale- og korrosionsmatch
Materialevalg handler ikke kun om “stål eller rustfrit”. Zinkbelægning, rustfri AISI-kvalitet, messing, og overfladebehandlinger har betydning for både korrosion og friktion ved tilspænding. Galvanisk korrosion kan eksempelvis accelerere, hvis du kombinerer uheldige materialer i fugtige miljøer, og det ses ofte på udendørs udstyr eller i maritime installationer.
Mini-konklusion: Tæthed skabes af korrekt tætning + stabil mekanik + rigtige materialer. Mangler én af de tre, kommer problemerne typisk igen.
Standarder og kompatibilitet: dér hvor de fleste fejl begynder
I praksis handler mange lækager ikke om “dårlige dele”, men om blanding af standarder. Hydrauliske fittings findes i flere systemer, og de kan ligne hinanden nok til at snyde, især når det går stærkt på værkstedet.
- BSPP (G): parallelt gevind, tætner ofte med planpakning/O-ring eller konus i modstykket.
- BSPT: keglegevind, tætner i gevindet (ofte med tætningsmiddel).
- NPT/NPTF: keglegevind (amerikansk), tætning i gevindet; kræver korrekt han/hun match.
- JIC 37°: konustætning metal-mod-metal (typisk i mobile/amerikanske systemer).
- DIN 2353 / 24°: udbredt i Europa, ofte med skærering (cutting ring) eller ORFS-variant.
- ORFS: planflade med O-ring, meget robust mod vibration, kræver rene planflader.
En nyttig tommelfingerregel fra praksis: Hvis du skal bruge “lidt ekstra kraft” for at få det til at passe, er der en reel risiko for, at det ikke er kompatibelt. Overtilspænding kan midlertidigt tvinge en tætning – men samtidig ødelægge sædet eller deformere gevindet.
Mini-konklusion: Kompatibilitet er ikke “det kan skrues sammen”; det er korrekt standard, korrekt tætprincip og korrekt geometri.
Tryk, flow og pulsation: sådan dimensionerer du rigtigt i stedet for “næsten rigtigt”
“Hvad skal den kunne holde til?” er et af de vigtigste spørgsmål, når du vælger hydraulik koblinger og fittings. Her skal du tænke i mere end maks. arbejdstryk på databladet. Pulsationer, peak-tryk, temperatur og dynamiske belastninger er ofte det, der knækker kurven på sigt.
Arbejdstryk vs. peak-tryk
Mange systemer ser trykspidser, der ligger 1,3–2,0 gange over normalt arbejdstryk, afhængigt af regulering og last. Hvis en samling ligger tæt på sin grænse, kan gentagne peaks give mikrobevægelse og gradvis lækage. Derfor giver det mening at vælge komponenter med margin – især på kritiske punkter som pumpeudgang, akkumulatorlinjer og cylinderport.
Flow, hastighed og tryktab
Underdimensionerede fittings kan give høj oliehastighed, ekstra tryktab og varme. Det lyder måske “kun” som effektivitet, men varme nedbryder olie og pakninger og forkorter levetid. En lille indsats i dimensionering kan derfor give markant længere serviceintervaller.
Mini-konklusion: Dimensionér efter virkelige driftsforhold (inkl. peaks og varme) – ikke kun efter “nominelt tryk”.
Montage og tilspænding: det er her tæthed typisk vindes eller tabes
Jeg har set helt nye fittings lække efter få timer, fordi montagepraksis var “rutine” i stedet for metode. Omvendt kan en korrekt monteret samling holde i årevis selv i hård drift.
- Rens tætflader og gevind: grit og metalspåner er nok til at skabe lækagekanaler.
- Kontrollér, at han/hun-standard og tætprincip matcher (konus/planflade/O-ring/gevindtætning).
- Smør kun hvis producenten anbefaler det; forkert smøremiddel kan ændre friktion og tilspændingsmoment.
- Tilspænd i korrekt vinkel/moment: for lidt giver mikrolækage, for meget ødelægger sæde eller O-ring.
- Undgå at “rette slangen” med koblingen: slange- og rørføringer skal være spændingsfri.
- Efterspænd kun efter procedure: hvis du efterspænder vilkårligt, risikerer du at knuse tætningen.
Planfladekoblinger med O-ring (som ORFS) er til gengæld følsomme over for ridser og skæve planflader. En lille skade kan give en lækage, der forveksles med “dårlig O-ring”, men reelt skyldes en mærke i fladen.
Mini-konklusion: Den bedste fitting kan fejle ved dårlig montage, og en middelmådig fitting kan klare sig godt med korrekt montage og aflastning.
Midt i systemet: slanger, rør og aflastning bestemmer, om koblingen overlever
Fittings fejler sjældent isoleret. De fejler i samspil med slange- og rørføring, vibrationer og manglende fastholdelse. Derfor bør du se på installationen som et “mekanisk kredsløb” – ikke kun et hydraulisk.
Hvis du står med gentagne lækager samme sted, giver det ofte mere mening at kigge på aflastning og routing end at skifte til en “stærkere” kobling. En slange, der arbejder i torsion (vrid), vil eksempelvis konstant belaste presningen og gevindet. Det kan give svedning ved presning eller revner ved niplen.
Skal du finde lokale leverandører eller sparring til valg af standard og korrekt sammensætning, kan det være relevant at se på hydraulik fittings silkeborg som udgangspunkt for at forstå sortiment og typiske løsninger i danske installationer.
- Brug klemmer og rørbæringer, så vægt og vibration ikke hænger i koblingen.
- Sørg for korrekt bøjeradius og undgå knæk ved nipler.
- Undgå torsion: slangen skal “ligge naturligt” uden at tvinges på plads.
- Hold afstand til varmeflader; temperatur slider på både slange og tætninger.
Mini-konklusion: Mange “fitting-problemer” er i virkeligheden installationsproblemer. Aflastning og korrekt routing er ofte den billigste reparation.
Typiske faldgruber – og hvordan du undgår dem i praksis
Fejl 1: Gevind, der “næsten” passer
Hvis du kan få et gevind til at tage fat, er det fristende at fortsætte. Men blandede gevindtyper kan skade både han- og hungevind, så næste reparation bliver dyrere. Brug gevindmål og identificér standarden, især i ældre maskiner med blandede komponenter.
Fejl 2: Forkert brug af tætningsmiddel
Tape eller flydende gevindtætning bruges ofte ukritisk. På konustætninger og planflader er det typisk unødvendigt og kan endda give fejltilspænding eller kontaminere systemet. På keglegevind (NPT/BSPT) kan korrekt tætningsmiddel være nødvendigt, men dosér minimalt for at undgå overskud i olien.
Fejl 3: Overtilspænding som “løsning”
Overtilspænding kan knuse O-ringe, deformere sæder og skabe hairline cracks. Det kan holde tæt i starten, men fejler ofte efter varme-cyklusser eller vibration. Brug producentens anvisninger og vær konsekvent med værktøj.
Mini-konklusion: De fleste gentagne lækager skyldes standardforveksling, forkert tætningstaktik eller overtilspænding – ikke manglende “kvalitet” i metallet.
Hvad koster det at vælge forkert? Totaløkonomi i stedet for stykliste
Spørgsmålet “hvad koster det?” giver kun mening, hvis du regner konsekvensen med. En fitting kan koste få hundrede kroner, men en lækage kan koste langt mere i nedetid, rengøring, olieforbrug og risiko. I industrien regner mange med, at en times uplanlagt stop hurtigt løber op i flere tusinde kroner – og i visse produktioner markant mere. På mobile maskiner kan et stop ude på pladsen koste både mandskabstimer og forsinkede leverancer.
Derudover er der de skjulte omkostninger: olie, der efterfyldes, absorberingsmaterialer, ekstra filtre, og risiko for sekundær skade hvis systemet kører med for lavt oliestand eller suger luft. Selv små svedninger kan over tid blive dyre.
Mini-konklusion: Den rigtige kobling er ofte den billigste løsning, når du regner drift, miljø og vedligehold med – ikke kun indkøbsprisen.
Bedste praksis: en kort tjekliste til valg og drift
Hvis du vil have en enkel metode, der virker i hverdagen, så brug denne tjekliste, når du vælger og udskifter hydraulik fittings og koblinger:
- Identificér standard (BSP, NPT, JIC, DIN/24°, ORFS) før du bestiller.
- Vælg tætprincip efter miljø: vibration → planflade/O-ring er ofte robust; statisk → flere muligheder.
- Dimensionér med margin for peak-tryk og temperatur, ikke kun nominelle data.
- Match materialer til korrosion og kemi; tænk også på overfladebehandling.
- Planlæg routing, aflastning og klemmer, så koblingen ikke bærer belastning.
- Montér rent og korrekt med rette moment/vinkel, og undgå overtilspænding.
- Overvåg tidlige tegn: svedning, misfarvning, løse klemmer, slangevrid.
Et ekstra råd fra praksis: Når du udskifter en lækkende samling, så kig altid 30–50 cm rundt om fejlen. Er der slitage på slangen? Mangler der en klemme? Er der kontakt mod en skarp kant? Ofte ligger årsagen lige ved siden af symptomet.
Mini-konklusion: En konsekvent proces for identifikation, dimensionering og montage eliminerer størstedelen af de fejl, der ellers bliver ved med at vende tilbage.
